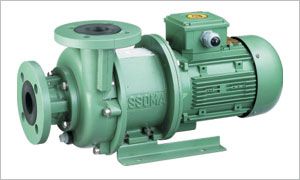

ASSOMA AMXI
 |
|
AMXI
|

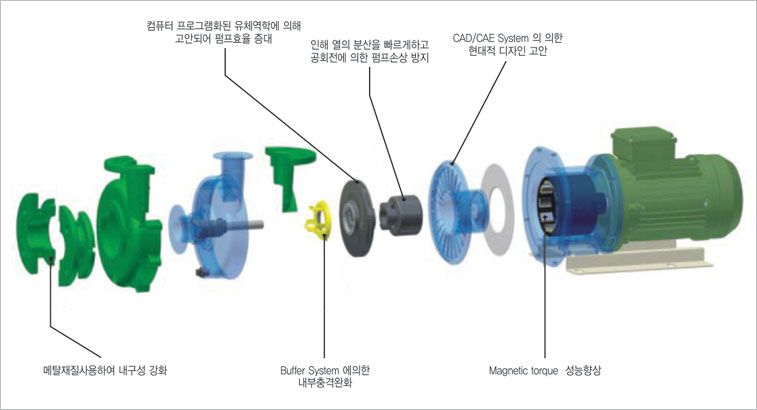

AMX 시리즈는 베어링이 삼각형 구조로 되어 있어 원형 베어링보다 훨씬 더 내구성이 강하며 냉각 통로도 내·외부 양쪽으로 되어있어 펌프 내부의 열을 쉽게 냉각시켜 주므로 공회전을 가능케 한다.
일반적인 Magnetic Pump는 내부를 냉각시켜주는 통로가 하나여서 펌프내부의 열을 효과적으로 냉각 시키기가 어렵게 되어있다.
| ① Series Symbol | AMX Series | ⑦ Shaft Material | A : 995 A12 O3 S : SSiC |
|
| ② Suction Size | 4 : 40A (1½") 5 : 50A (2") 6 : 65A (2½") |
⑧ Bearing Material | A : 995 A12O3 C : CARBON R : PTFE with filler S : SSiC |
|
| ③ Discharge Size | 4 : 40A (1½") 5 : 50A (2") |
|||
| ④ Motor Power | 0 : 1/2Hp (0.4kw) 1 : 1Hp (0.75kw) 2 : 2Hp (1.5kw) 3 : 3Hp (2.2kw) 5 : 5Hp (3.75kw) |
⑨ O-Ring Material | E : EPDM V : VITON K : Special FKM |
|
| ⑤ Type Of Connection | F : Flange U : Union |
⑩ Motor Type | 0 : IP54 1 : IP55 2 : Explosion Proof eG3 3 : Explosion Proof d2G4 S : Special Motor |
| PART CODE |
PART NAME | ACE | ACV | SSE | SSV | |
| 101 | Pump Casing | ETFF+CF | ||||
| 155.01 | Casing Armour | FCD | ||||
| 155.02 | Inlet Armour | FCD | ||||
| 155.03 | Outlet Armour | FCD | ||||
| 161 | Backup Plate | SUS304 | ||||
| 181 | Bracket | FC | ||||
| 230 | Impeller Wear Ring Assembly |
Impeller | ETFF+CF | |||
| Front Wear Ring | CARBON |
SSiC |
||||
| 319 | Thrust Ring & Buffer |
Front Buffer | ETFE | |||
| Front Thrust Ring | 995 CARAMIC | SSiC | ||||
| B11 | Base Plate* | SUS304 | ||||
| P15 | Front Sopport, Shaft | ETFE+CF | ||||
| L23 | Magnet Capsule | ETFE+CF, Nd-Fe-B | ||||
| M01 | Drive Magnet | Nd-Fe-B | ||||
| R01 | Rear Casing / Thrust Ring |
Rear Casing | ETFE+CF | |||
| Rear Thrust Ring | 995 CARAMIC | SSiC | ||||
| RG### | O-Ring* | EPDM | VITON | EPDM | VITON | |
| S11 | Shaft | 995 CARAMIC | SSiC | |||
| S21 | Bearing | CARBON | SSiC | |||
| MODEL | CONNECTION SUCTION*DISCHAGE mm*mm |
FREQUENCY | RATED CAPACITY ℓ/min |
RATED HEAD m |
MAX HEAD m |
MOTOR OUTPUT KW |
| AMXI-420 | 40*25 | 50Hz 60Hz |
100 100 |
10.7 9.6 |
12.3 11.6 |
0.4 |
| AMXI-441 | 40*40 | 50Hz 60Hz |
150 150 |
15.5 15.5 |
19.2 19.3 |
0.75 |
| AMXI-542 | 50*40 | 50Hz 60Hz |
200 200 |
22.2 21.5 |
25.1 24.8 |
1.5 |
| AMXI-542H | 50*40 | 50Hz 60Hz |
100 100 |
26.7 29.9 |
28.0 31.3 |
1.5 |
| AMXI-543 | 50*40 | 50Hz 60Hz |
250 250 |
25.2 25.1 |
29.7 30.5 |
2.2 |
| AMXI-543H | 50*40 | 50Hz 60Hz |
150 150 |
33.2 33.9 |
35.4 36.2 |
2.2 |
| AMXI-545 | 50*40 | 50Hz 60Hz |
250 250 |
31.0 34.8 |
35.7 40.1 |
3.7 |
| AMXI-653 | 65*50 | 50Hz 60Hz |
400 400 |
18.8 17.9 |
20.6 20.3 |
2.2 |
| AMXI-655 | 65*50 | 50Hz 60Hz |
500 500 |
26.0 26.2 |
28.1 29.1 |
3.7 |
| MODEL/ITEM | DIMENSION (mm) | |||||||||||||
| A | B | B1 | E | G | H | H1 | H2 | H3 | L | L1 | L2 | L3 | N | |
| AMXI-420 | 87 | 140 | 110 | 55 | 129 | 225 | 130 | 75 | 20 | 441 | 200 | 20 | 98 | 12 |
| AMXI-441 | 102 | 160 | 130 | 72 | 149 | 256.5 | 141.5 | 85 | 30 | 487 | 210 | 35 | 130 | |
| AMXI-542 | 88 | 260 | 204 | 80 | 137 | 281.5 | 161.5 | 90 | 498 | 300 | 20 | 200 | 14 | |
| AMXI-543 | 524 | |||||||||||||
| AMXI-545 | 250 | 220 | 115 | 323.5 | 132 | 591 | 360 | 30 | 300 | |||||
| AMXI-653 | 94 | 128 | 333 | 171 | 533 | |||||||||
| AMXI-655 | 125 | 601 | ||||||||||||
Note : The total length & weight of the pump will differ depending on the brand of the motor
