ASSOMA AMF
 |
|
AMF
 Assoma 고유의 Packing Seal을 사용하여 빈번하게 발생하던 O-ring의 탈착현상을 완전히 제거 -> O-ring의 탈착현상방지 위한 뒤틀림현상과 뒤틀림으로 인한 누액현상 완전방지. |
분산타입 카트리지 파이프 장착하여 카트리지 필터의 여과효율극대화.
L-Shaped 특수 Clamp 사용으로 과도한 조임으로 인한 Clamp의 뒤틀림현상과 뒤틀림으로 인한 누액현상 완전방지.
Filter Chamber 와 Base 의 내구성 및 안전성 강화.
Rugged Pump Skid 사용 내구성 강화, 펌프 운전중에 배관에 전달되는 충격과 진동을 최소화. ·Liquid의 적체현상과 고임현상 방지.
| NO | DESCRIPTION | MATERIAL |
| 1 | Top Cover | PP |
| 2 | Cover Packing | EPDM |
| 3 | Cartridge Fastener | PP |
| 4 | Filter Chamber | PP |
| 5 | Cartridge Core Pipe | PP |
| 6 | Swivel Stud | SUS |
| 7 | Lower Bracket | SUS |
| 8 | Position Stud | SUS |
| 9 | Base Plate | PP |
| 10 | Base Plate Packing | EPDM |
| 11 | Manifold | PP |
| 12 | Upper Bracket | SUS |
| 13 | Pressure Gauge Assembly | PP |
| 14 | Cover Fastener | PP |
| 15 | Vent valve | PP |
| 16 | Priming Cup | PP |
| 17 | Main Frame | FRP |
| 18 | Motor Guard | PP |
| 19 | Pump Skid | FRP |
| MODEL | CARTRIDGES /BAG |
CAPACITY (ℓ/hr.) |
POWER (kw) |
INLET x OUTLET (mm) | MAX. TEMP(℃) |
MAX.PRESSURE (kg/㎠) |
| AMF-1 | 10" x1 | 450~900 | 0.065 | 15 x 15 | 70 | 0.8 |
| AMF-2 | 20" x 1 | 600~1,200 | 0.065 | 15 x 15 | 70 | 0.8 |
| AMF-4 | 20" x 2 | 1,800~3,600 | 0.18 | 25 x 25 | 70 | 1.5 |
| AMF-6 | 20" x 3 | 2,700~5,400 | 0.25 | 25 x 25 | 70 | 1.5 |
| AMF-12 | 20" x 6 | 5,000~10,000 | 0.4 | 40 x 40 | 70 | 2 |
| AMF-16 | 20" x 8 | 6,000~12,000 | 0.75 | 40 x 40 | 70 | 3 |
| AMF-24 | 20" x 12 | 9,600~19,200 | 1.5 | 50 x 50 | 70 | 4 |
| AMF-36 | 20" x 18 | 12,000~24,000 | 2.2 | 50 x 50 | 70 | 4 |
| AMF-54 | 30" x 18 | 16,000~32,400 | 3.75 | 65 x 50 | 70 | 4 |
| MODEL/ITEM |
DIMENSION(mm) |
|||||||||||||

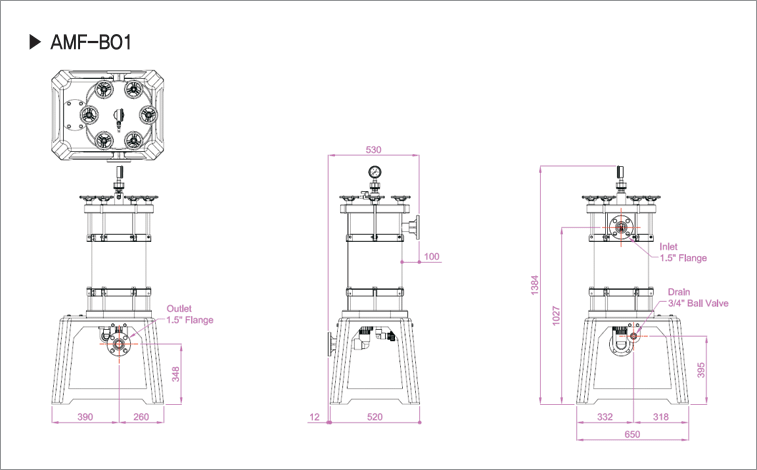

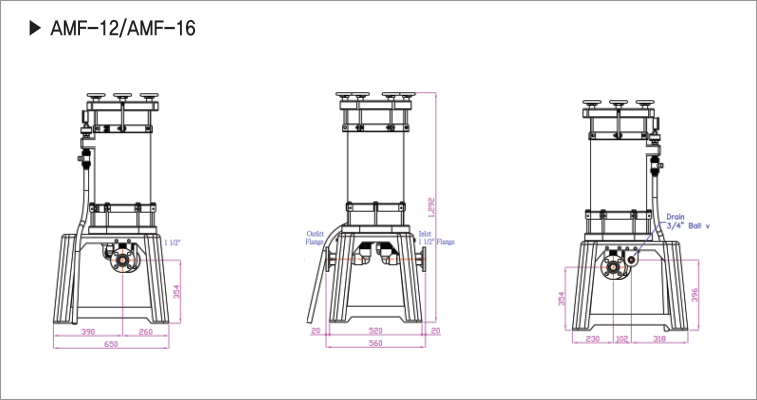

| A1 | A2 | B | B2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 | |
| AMF-12 | 20 | 20 | 560 | 520 | 1298 | 354 | 354 | 396 | 650 | 390 | 260 | 230 | 318 | 102 |
| AMF-16 | 20 | 20 | 560 | 520 | 1292 | 354 | 354 | 396 | 650 | 390 | 260 | 230 | 318 | 102 |
| MODEL/ITEM |
DIMENSION(mm) |
|||||||||||
| B | B1 | B2 | B3 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | |
| AMF-4 | 264 | 152 | 112.5 | 112.5 | 916 | 71 | 73 | 71 | 510 | 402.5 | 107.5 | 400 |
| AMF-6 | 264 | 152 | 112.5 | 112.5 | 916 | 71 | 73 | 71 | 510 | 402.5 | 108 | 400 |
| MODEL/ITEM |
DIMENSION(mm) |
|||||||||||||
| A1 | A2 | B | B2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 | |
| AMF-24 | 22 | 21 | 693 | 650 | 1395 | 432 | 432 | 447 | 840 | 415 | 425 | 270 | 435 | 135 |
| AMF-36 | 22 | 21 | 693 | 650 | 1412 | 432 | 432 | 447 | 840 | 415 | 425 | 270 | 435 | 135 |
BAG FILTER
 |
|
AMF
Gasket 타입의 O-ring 사용으로 뛰어난 누액방지효과. 특별한 도구 없이도 필터 교체 작업 용이 |
| NO | DESCRIPTION | MATERIAL |
| 1 | Top cover | PP |
| 2 | Cover Packing | EPDM |
| 3 | Retainer | PP |
| 4 | Retainer | PP |
| 5 | Packing | EPDM |
| 6 | Filter chamber | PP |
| 7 | O-Ring | EPDM |
| 8 | Swivel Stud | SUS |
| 9 | Bag | Non-woven fabric |
| 10 | Basket | PP |
| 11 | Lower Bracket | SUS |
| 12 | Base Plate | PP |
| 13 | Base Plate Packing | EPDM |
| 14 | Position Stud | SUS |
| 15 | Spring | Ti |
| 16 | Bolt | Ti ALLOY |
| 17 | Upper Bracket | SUS |
| 18 | Pressure gauge assembly | PP |
| 19 | Cover Fastener | PP |
| 20 | Vent Valve | PP |
| 21 | Priming Cup | PP |
| 22 | Main Frame | FRP |
| MODEL | CARTRIDGES /BAG |
CAPACITY (ℓ/hr.) |
POWER (kw) |
INLET x OUTLET (mm) | MAX. TEMP(℃) |
MAX.PRESSURE (kg/㎠) |
| AMF-B01 | # 01x1 | 5,000~12,000 | 0.4~0.75 | 40 x 40 | 70 | 4 |
| AMF-B02 | # 02 x 1 | 9,600~36,000 | 1.5~3.75 | 50 x 50 | 70 | 4 |
| AMF-B04 | # 04 x 1 | 1,800~5,400 | 0.18~0.25 | 25 x 25 | 70 | 1.5 |
